1、故障現象
1.1couch只可向前運動無法后退，無法掃描,；
1.2couch運動到末尾位置無法限位停止,，也就是無法精準定位末尾位置，導致couch無法下降到較低位置。
2、故障維修說明
2.1分析故障產生原因
2.1.1多次嘗試couch前進正常，按后退按鈕無反應,，做水平校準故障依舊，查看報錯，報錯里有提示ACS故障,，了解到醫院正在進行退床突然斷電,，之后就出現此故障，根據報錯提示再結合上述操作分析可能ACS內部控制couch后退的部分功能損壞,，需更換ACS,；

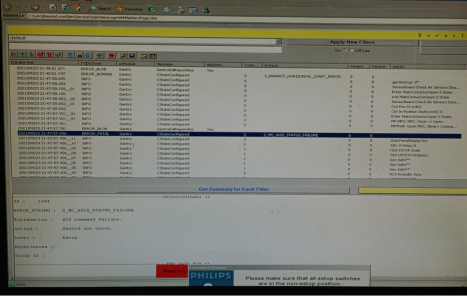

圖1錯誤日志提示ACS錯誤
2.1.2couch前后正常移動，但是到運動到末尾時也就是已經到了最后端限位位置了,，后退按鈕依舊不熄滅,，找不到末尾限位點，做水平校準無果,，懷疑是絕對編碼器故障,，導致水平無法進準定位。
2.2維修過程
A>.更換ACS,，重新刷ACS程序,，做水平校準；
B>.更換絕對編碼器abs,，做床水平校準；
2.3維修結果：機器正常運行,。
3,、技術經驗
Philipsbrilliance64-slice機器在PC上現場刷ACS程序流程：
A>.進入工程師界面，插入密碼狗輸入密碼,，將I-BOX上的鑰匙擰到open位置,；

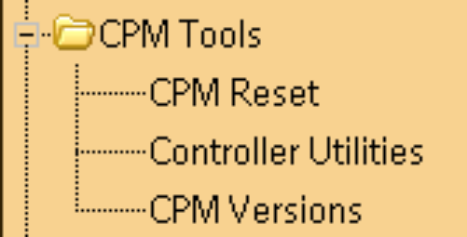

B>在桌面上雙擊ServiceTools圖標進入，點擊Utilities圖標,，在左側應用列表里邊選擇ControllerUtilities打開,；
C>在ConnectAs列表里選擇FieldServiceEngineer，點擊Connect,；
D>選擇ServiceMode,；
E>選擇ConnecttoController；

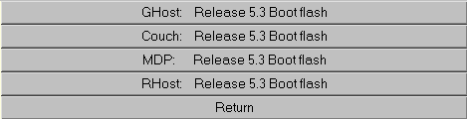

F>選擇Couch:ReleaseX.XBootflash,；
G>選擇Toolbox,；
H>選擇GalaxyCouchBaseboard；

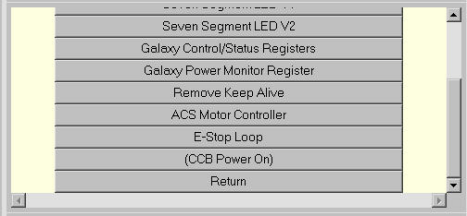

I>下拉列表并選擇ACSMotorController,；

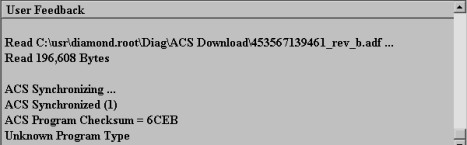

J>檢查反饋窗格以查看是否選擇了正確的文件,，在反饋窗格顯示文件所在的文件夾和可用的文件；
K>單擊SelectACSFirmwareFile,；

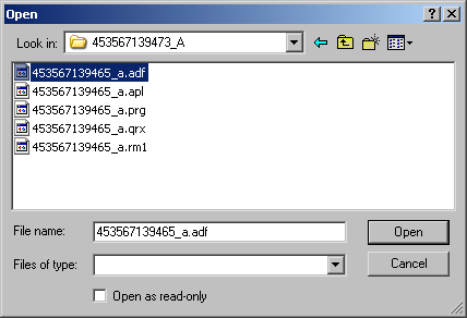

L>會打開一個文件選擇窗口,，路徑：C:\usr\diamond.root\GantryXX\Couch\ACSDownloadFiles\453567139473_A其中XX代表的是機器型號，比如：FWBrilliance64
M>在此路徑文件夾下面選擇453567139465_rev_a.adf，并打開,；
N>選擇正確的文件后,，單擊主控制器左上方的SubmitParameter按鈕；

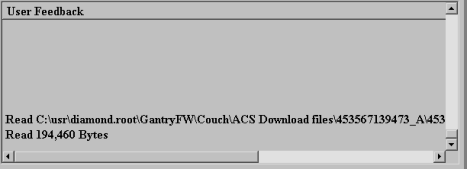

O>反饋窗口會顯示所選擇的路徑以及文件,；
P>在反饋窗口確認選擇的文件正確后,，點擊ProgramACSFirmware；

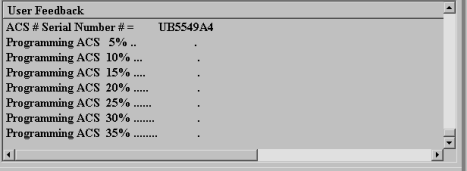

Q>反饋窗口會顯示程序?qū)懭脒M(jìn)度,；

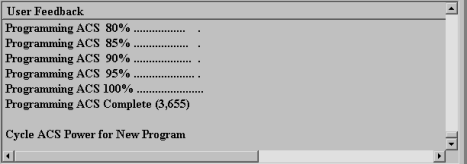

R>當寫入完成后,，反饋窗口會顯示ProgrammingACSComplete；
S>點擊return按鈕返回,；
T>點擊Quit,；
U>點擊Continue；
V>此后一直點擊return,，直到出現以下界面,，點擊ApplicationMode；

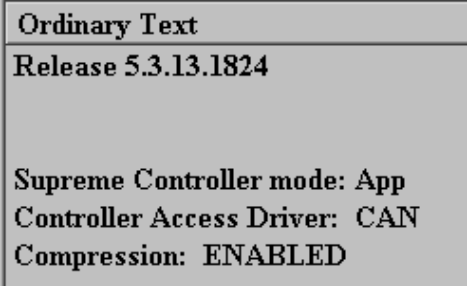

W>等待窗口出現SupremeControllerMode:App,，關閉servicetools,，機器關機等待一分鐘左右重新開機上電。
